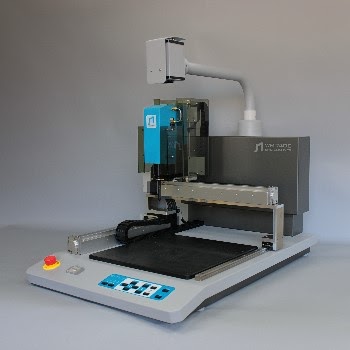

WM7300/WM7400系列
使用Moritatek公司原創全方位磁通量探棒,以具體指出磁場的產生位置,量測範圍涵蓋150kHz~8GHz多種測量模式

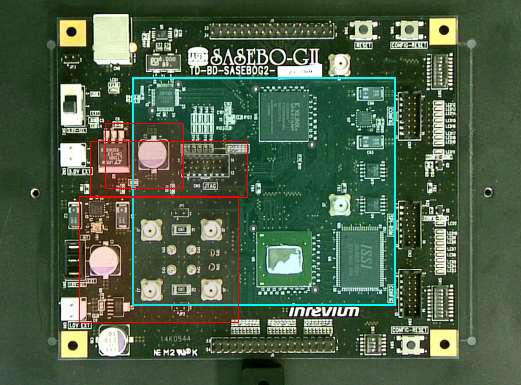

1.視像設定模式:適用於PCB
2.Jig 設定模式:適用於IC
3.點設定模式:適用於纜線與特定物件
友善的操作介面使用者透過高解析攝像畫面,利用滑鼠在電腦螢幕上設定測量範圍。

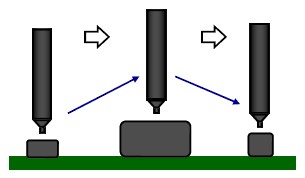

紅外線感應器測量每一個零件高度,在進行測量的同時,讓探棒與零件表面之間能夠保持在相同的工作間距。

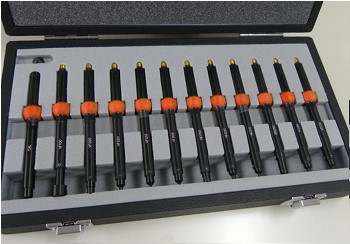

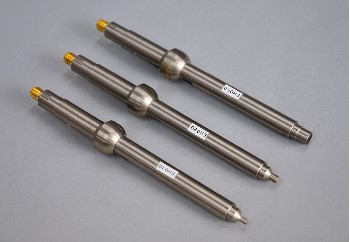

磁場探棒與電場探棒
高效能的原廠探棒能精確量測,另有許多種類型的磁場碳棒,內建不同尺寸的水平和垂直線圈,也有數種不同的電場探棒。

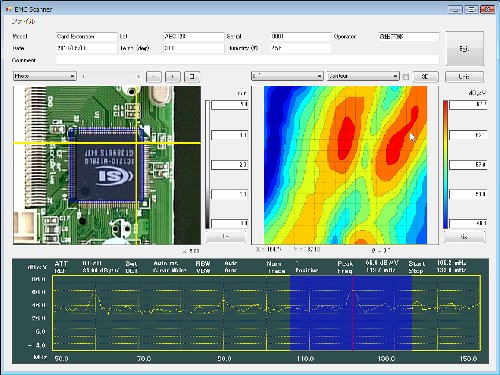

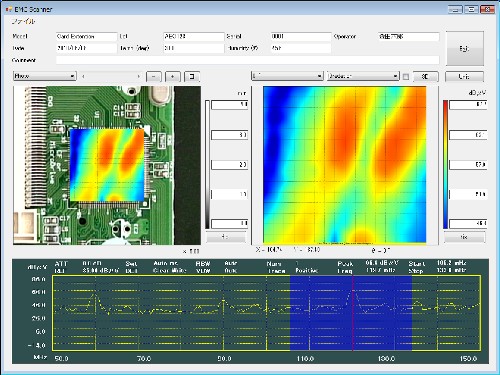

游標位置同步顯示 雜訊與影像同步顯示 被測物影像,與檢測結果顯示在同一畫面上像,兩個顯示區域中的兩個游標顯示相同座標位置。被測圖像和檢查結果可重疊顯示,這功能很容易地確認出產生磁場雜訊的位置。

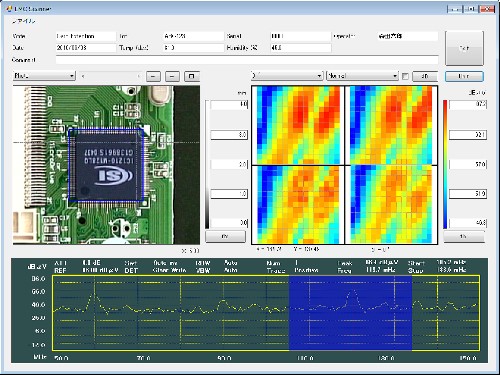

檢測結果比較,在螢幕上可顯示四筆資料比較
支援多種廠牌頻譜儀使用
掃瞄範圍 | W300mm x D300mm x H100mm |
影像模式掃瞄範圍 | W300mm x D215mm x H100mm (影像擷取範圍) |
掃描方法 | 雷射範圍測定, 近場磁場探棒掃描 |
相機 | 自動對焦高解析相機 2M pixels |
掃描頻率範圍 | 150kHz∼ 3.0GHz (standard) / 150kHz∼ 8.0GHz (Opt.150K~8G) |
最小掃描移動距離 | 0.1mm |
位置精確度 (X,Y,Z) | ±0.01mm |
位置精確度 (θ) | ±1.0° |
外觀尺寸 | W490mm x D709mm x H620mm |
重量 | 42kg (不包含電腦與頻譜儀) |
輸入電壓 | 100V — 240 V AC |
電力消耗 | 150VA |
操作溫度 | 0-40℃ |
控制器 | 原廠專用電腦(內附檢測操作軟體). |
WM7300規格
掃瞄範圍 | W420 mm × D297 mm × H200 mm |
影像模式掃瞄範圍 | W420 mm × D297 mm × H200 mm (影像擷取範圍) |
掃描方法 | 雷射範圍測定, 近場磁場探棒掃描 |
相機 | 自動對焦高解析相機 2M pixels |
掃描頻率範圍 | 150kHz∼ 3.0GHz (standard) / 150kHz∼ 8.0GHz (Opt.150K~8G) |
最小掃描移動距離 | 0.1mm |
位置精確度 (X,Y,Z) | ±0.01mm |
位置精確度 (θ) | ±1.0° |
外觀尺寸 | W850 mm × D770 mm × H890 mm |
重量 | 60kg (不包含電腦與頻譜儀) |
輸入電壓 | 100V — 240 V AC |
電力消耗 | 150VA |
操作溫度 | 0-40℃ |
控制器 | 原廠專用電腦(內附檢測操作軟體). |

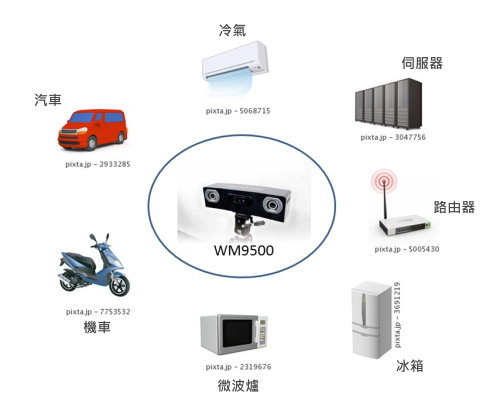

https://www.youtube.com/watch?v=RsMBVrn-TAc 使用簡單-適合多種環境與檢測物體
□ EMC 雜訊量測可用在諸如複雜的汽車引擎室、黑暗的卡車室內等,多種環境下進行檢測。
□ 3D 座標測量功能,使用紅外線偵測,讓單一產品組件或完整產品的 EMC 雜訊量測沒有不同照度與不同目標物的顏色的影響。

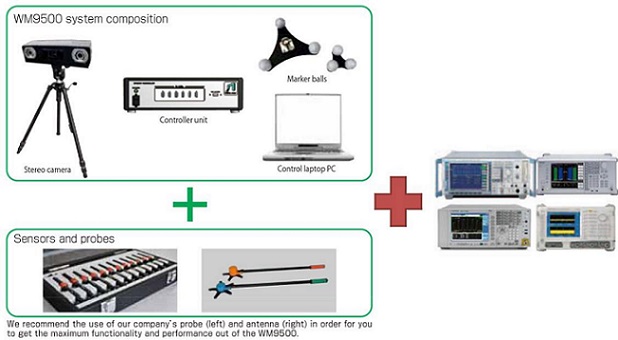

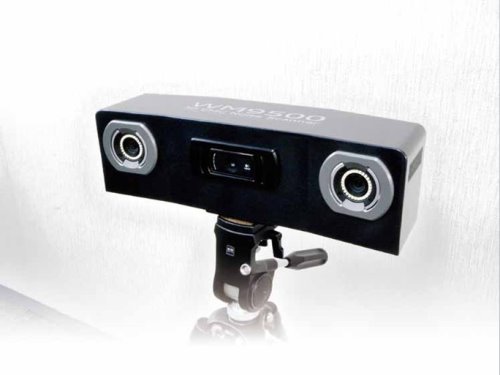

□ WM-9500 最吸引之處是透過易於操作手持探棒的機動性測量功能,擷取詳細和多邊資料 WM9500 擷取 EMC 的 3 維 X-Y-Z 座標
以紅外線感應目標物的電磁雜訊發生來源點
操作者可利用內建的高解析相機抓取視像到 PC 螢幕設定測量的區域
下列功能得以獲取分析資料諸如 EMC 雜訊產生點 EMC 雜訊方向、頻率特性
□ 藉由手持探棒在螢幕上設定紅外線標誌
□ 在 PC 螢幕上設定 3D 網格 (從 1 公分到數十公分)
□ 手持式探棒可擷取 EMC 雜訊位置圖資料
□ EMC 雜訊地圖影像可顯示在電腦螢幕並可儲存結果

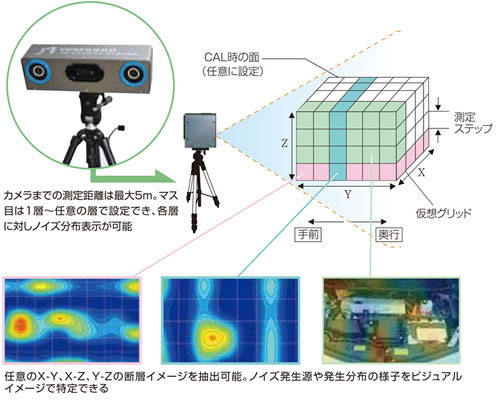

3D Scanner測量概念
測量應用1 :微波爐

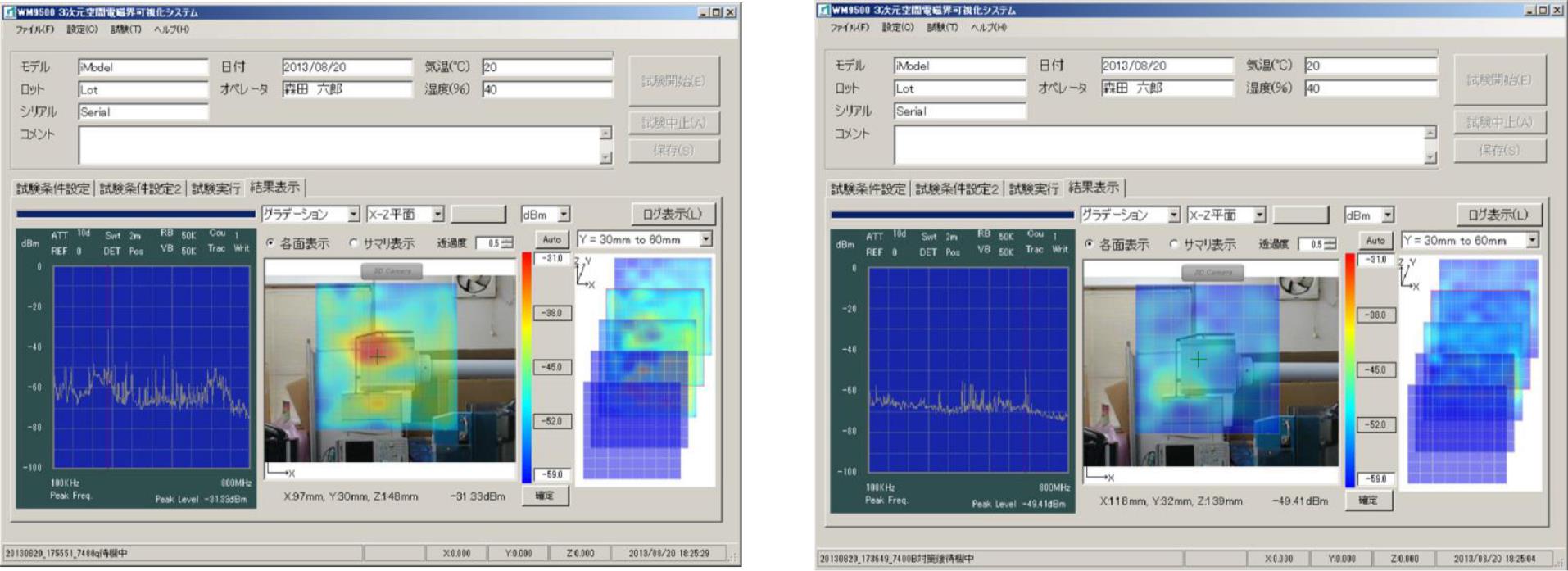

源自微波爐所產生的2GHz EMC雜訊,EMC雜訊產生點在微波爐門邊的左側 測量應用2 : CCD相機的EMC雜訊屏蔽效率
電磁屏蔽效果的視覺確認,物體多種形狀的簡單測量
找出EMC雜訊的產生點,比較有無屏蔽的差異性 EMC 雜訊測量應用!
