原位去嵌入(ISD)
最準確的去嵌入工具
如果您需要進行TRL校準,您會發現AtaiTec的正在申請專利的原位去嵌入(ISD)技術最為有用。與TRL校準板上的七個以上的測試樣板相比,ISD僅需要一個直通跡線。TRL要求校準板和DUT測試夾具具有相同的特性阻抗,這是不可能實現的。此外,TRL不會消除導入走線之間的耦合。結果是,TRL校准後的DUT的S參數幾乎總是無因果的,並且很難與仿真相關。ISD通過非常簡單的程序解決了所有這些問題:(a)測量直通測試試樣(僅需要具有與DUT測試夾具相似但不相同的行為);(b)測量DUT +測試夾具;(c)運行ISD軟件。
例子1

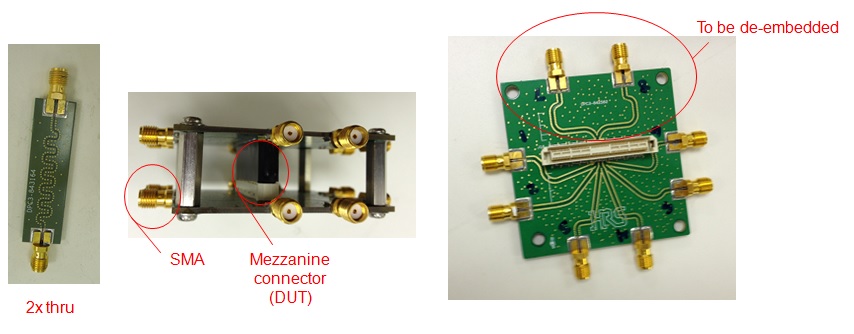

在此示例中,DUT是夾層連接器。建立了測試夾具和2x直通試樣:

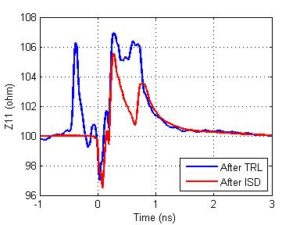

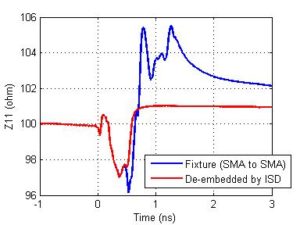

在4端口VNA測量中,SMA和導入走線使用DUT +測試治具的相同精確差分阻抗進行去嵌入,如下時域差分阻抗曲線所示。

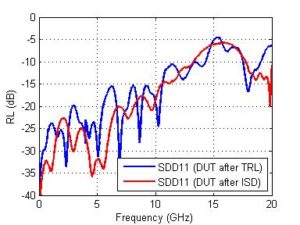

下圖清楚顯示了TRL之後的非因果響應,這歸因於TRL校準板和實際DUT測試治具之間的阻抗變化。ISD沒有因果關係錯誤。還請注意回波損耗的巨大差異。

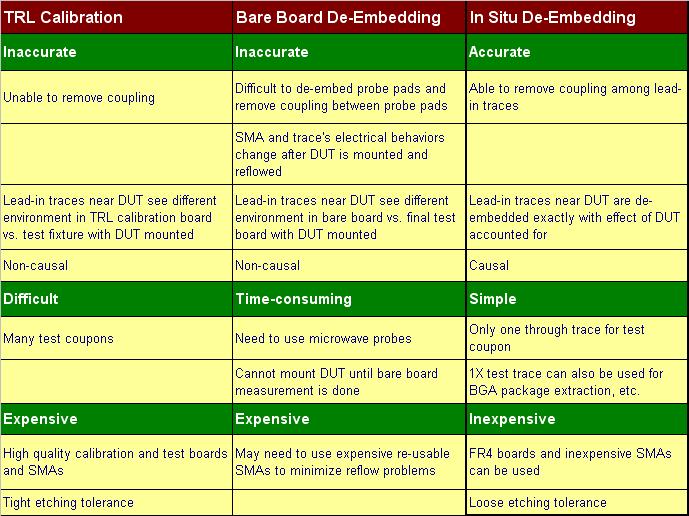

單擊此處以了解更多詳細信息,並了解ISD如何比TRL和裸板去嵌入更準確,更易於操作且成本更低:

ISD與其他Tools 查看ISD的優勢:(單擊此處查看完整列表。)
  1. 提供更準確和因果的結果
    • 阻抗校正為2倍至1倍開/短路
  2. 使用標準基板,蝕刻公差以及測試夾具和試樣的連接器
    • 節省硬件成本
  3. 從單個跟踪測試試樣中提取串擾
  4. 從大型板上提取小型DUT
  5. 去嵌入非對稱結構
  6. 支持無限數量的Fixture + DUT端口
    • 能夠去嵌入奇數個端口
    • 能夠從m端口結構中解嵌n個端口(n
    • 2x可以是2 * m端口,其中m是任意的,1x open / short可以是1或2端口
  7. 延遲和衰減的縮放
    • 能夠比現有優惠券解嵌更長或更短的時間
  8. 自動偏斜計算和去偏斜
    • 一鍵完成
  9. 內置Delta-L計算
    • 一鍵比較ISD和Delta-L結果
    • 輸出走線(DUT)阻抗
  10. 從1x開路+ 1x短線創建有效的2x直通(-AtaiTec的專利)
  11. 內置TDR和其他SI功能
  12. 支持通配符(*)以在一個設置中解嵌多個文件
  13. 批量運行以堆疊多個作業
  14. 超過IEEE P370要求

先進的SI設計套件(ADK)

您希望一處使用S參數進行的所有操作

ADK是一套全面的SI實用程序工具,可通過單擊鼠標簡化許多常見的SI任務。多年來,大型硬件公司每天都在使用ADK。使用ADK,可以訓練新畢業生在一天內完成中級SI工程師的任務。在25個以上的SI Apps中,
  • 填寫DC並糾正Touchstone文件中的被動性,互易性和因果關係錯誤,
  • 將S參數轉換為TDR / TDT波形,
  • 計算優化的TX抽頭係數,運行通道仿真並繪製眼圖,
  • 將S參數轉換為表格RLGC模型,
  • 將S參數轉換為等效的SPICE模型,
  • 合併多個.snp文件,
  • IEEE 802.3的通道操作餘量(COM)
  • 帶有曲線擬合方程的Delta-L計算
  • 許多模板可提取DK,DF和粗糙度
  • 一致性測試,2D場求解器,S參數查看器等。

例子1

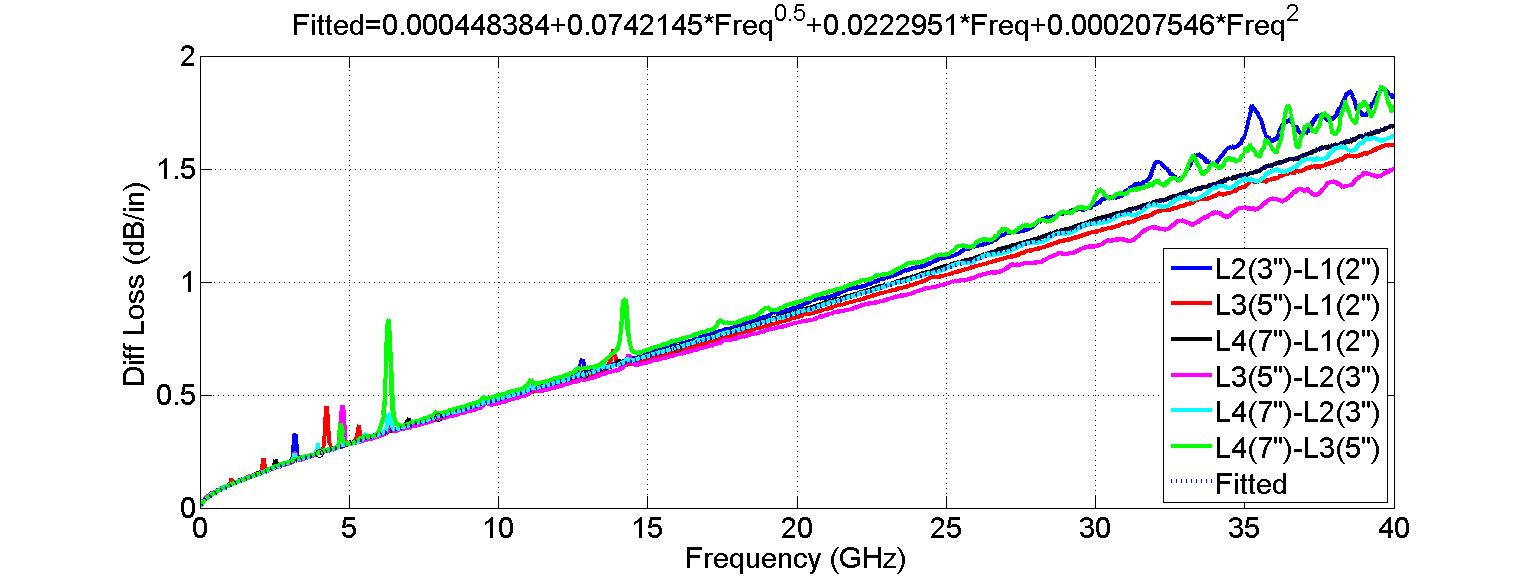

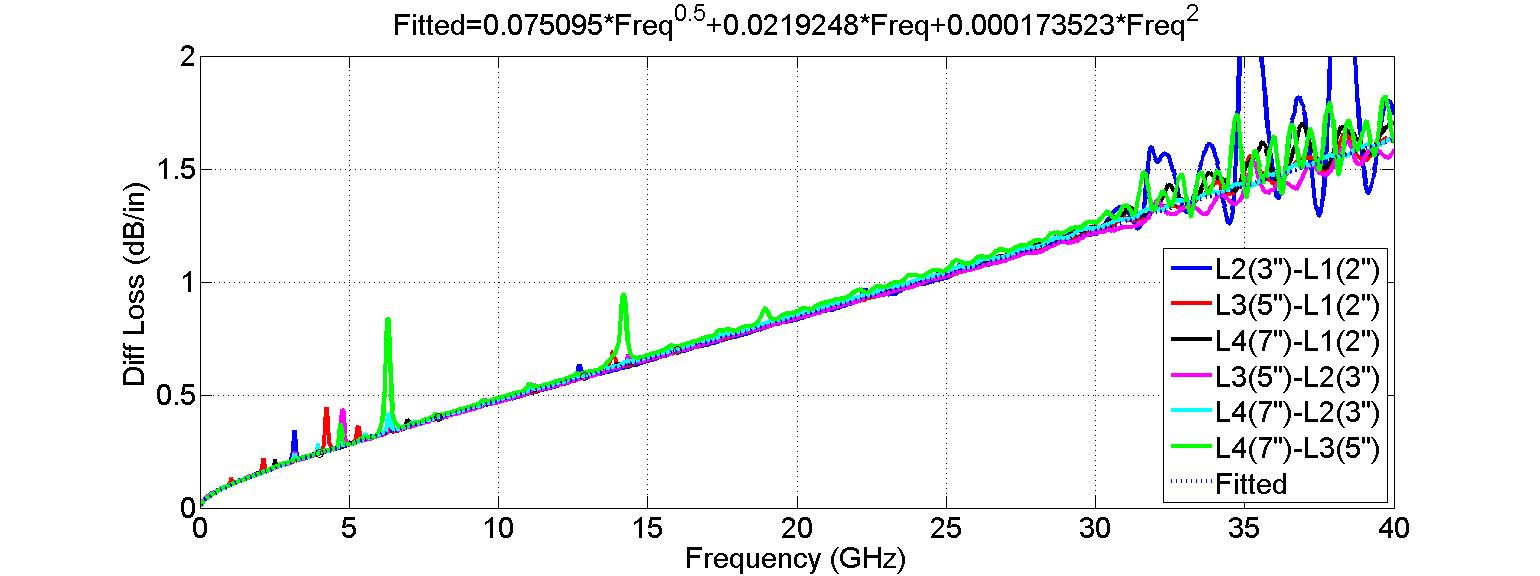

Delta-L用於計算來自跡線長度不同的多個Touchstone文件的PCB損耗。提供曲線擬合方程。ADK獨特的自動去偏斜功能有助於減少PCB損耗的變化。
沒有偏斜:
帶有偏斜:

材料特性提取(MPX)

一鍵準確提取DKDF和粗糙度

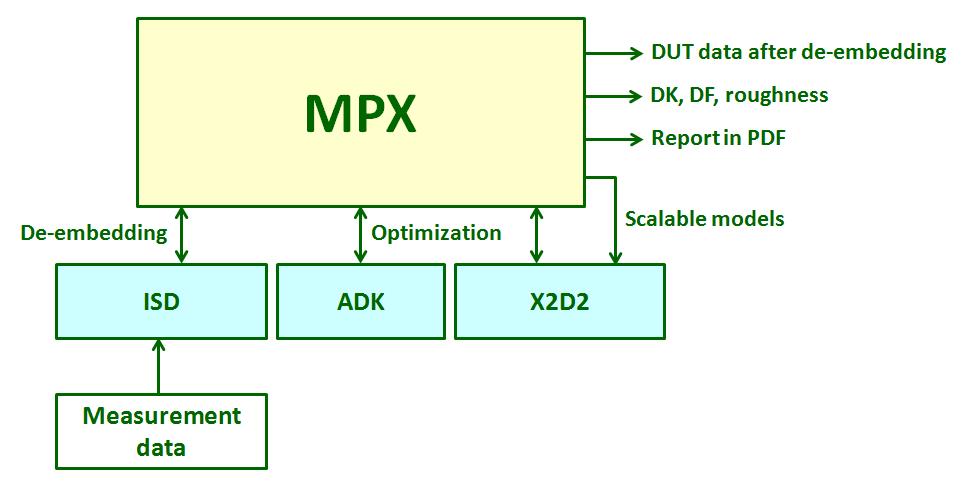

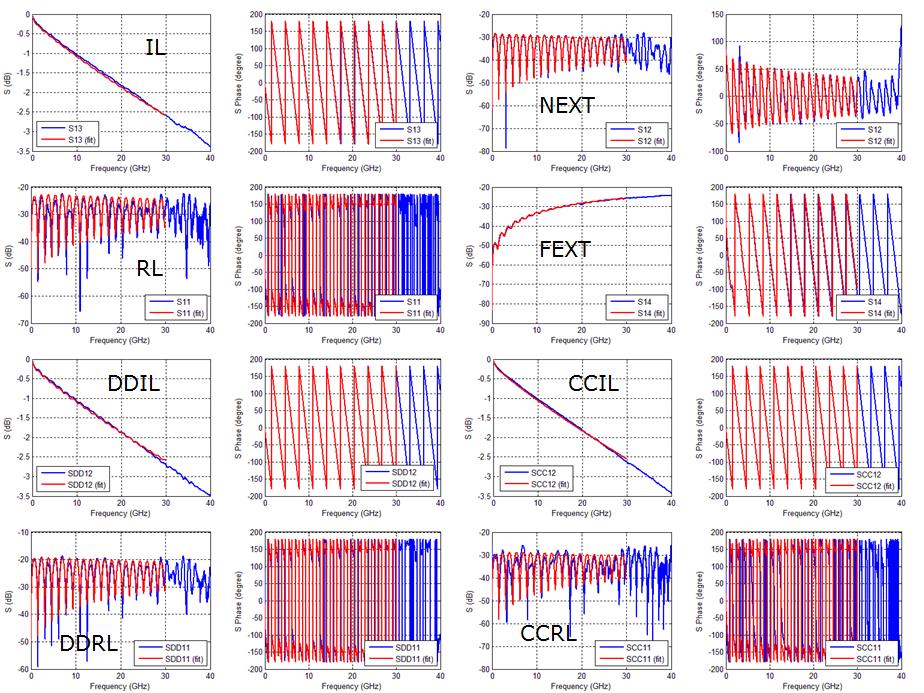

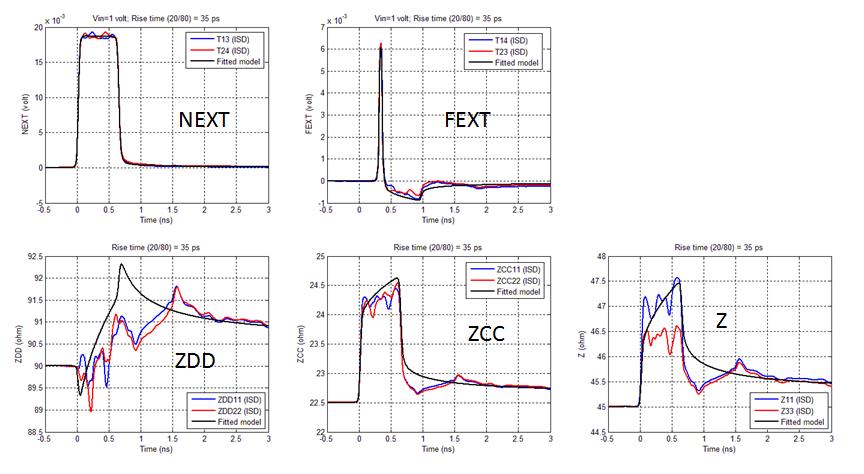

MPX通過在後台調用ISD,ADK和X2D2自動執行去嵌入和材質屬性提取。只需單擊一下鼠標,MPX即可通過匹配所有IL,RL,NEXT,FEXT和TDR / TDT提取因果DK,DF和表面粗糙度。(大多數其他工具僅匹配IL。)MPX除了生成自洽的長度和頻率可縮放模型外,還輸出詳細的PDF報告。通過MPX,材料表徵變得不容易。

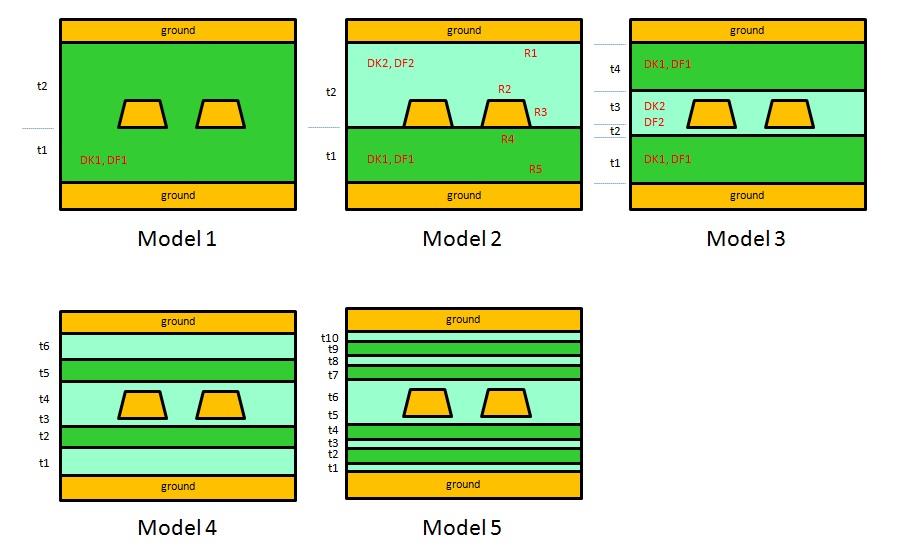

有許多型號可用:

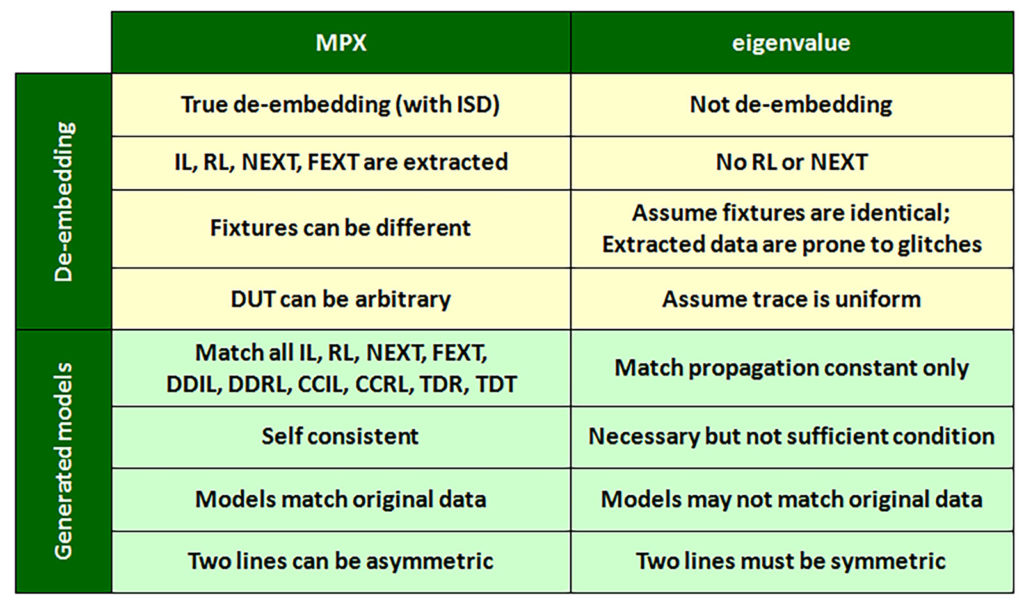

查看MPX的優勢:

X2D2

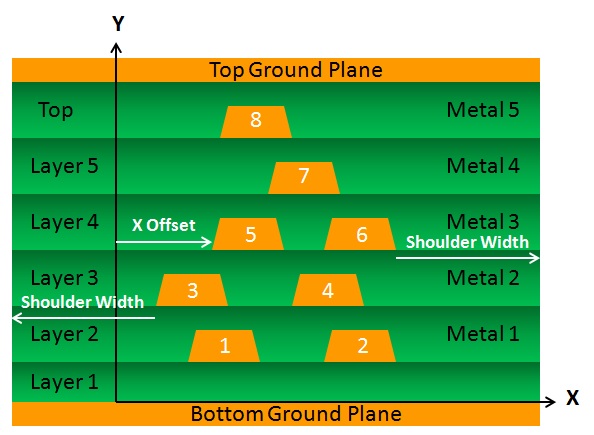

X2D2是基於BEM的新型2D RLGC場求解器,已與眾多實際測量結果相關聯。X2D2對因果介電常數和表面粗糙度進行建模,並輸出S參數和列表W元素模型。請點擊這裡獲取更多信息和這裡下載2D場方程求解的一個免費的入門版本。
