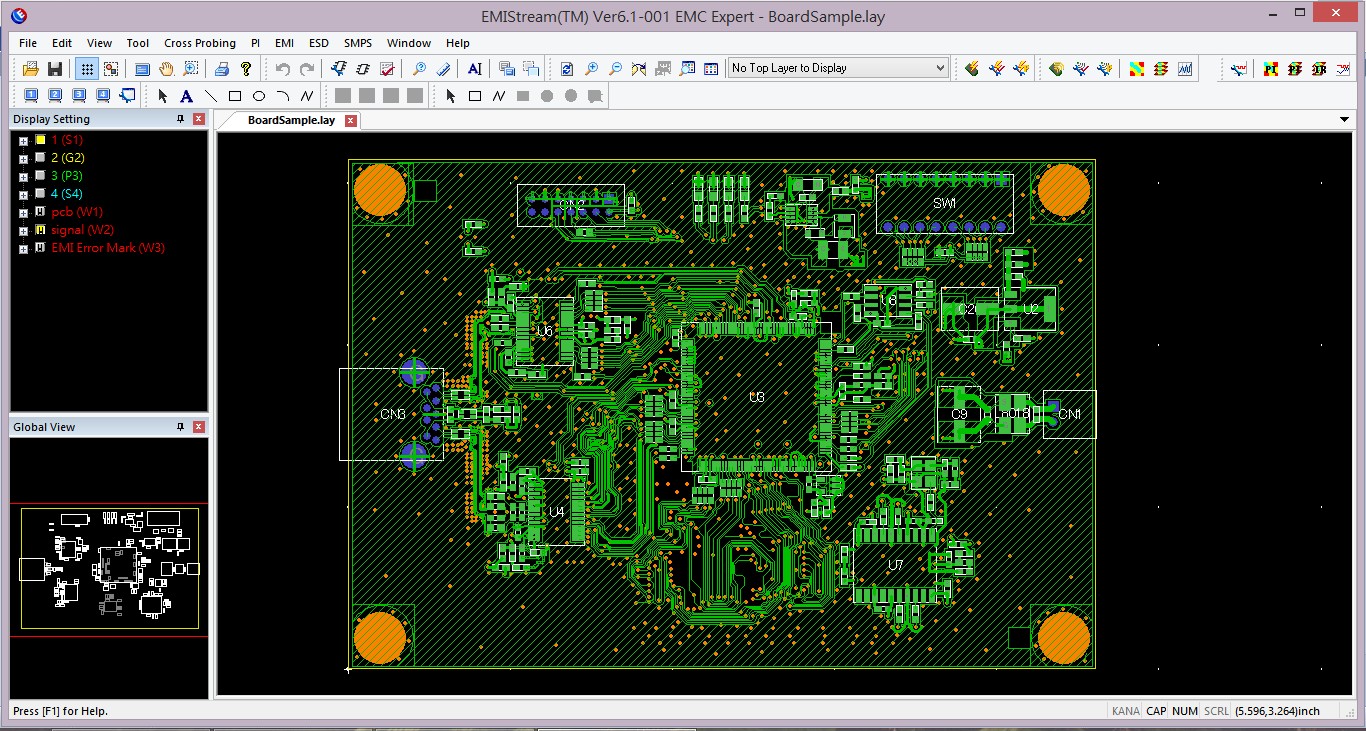

EMISTREAM EMI 檢查工具

EMIStream可以提高效率並輕鬆減少耗時的方法,從而使更高質量的產品快速推向市場。

EMIStream可以提高效率並輕鬆減少耗時的方法,從而使更高質量的產品快速推向市場。EMIStream促成你降低產品開發成本並縮短產品推向市場的時間。
透過使用EMIStream來消除PCB設計階段可能出現的EMI問題,您將能夠節省原本會花費在解決複雜EMI問題的修復時間。

工程師一直努力在嘗試複雜的方法,例如手動設計檢查,使用3D仿真器、並且為了保持他們的產品高品質用原型PCB進行實際測量,。
EMIStream具備有效的主要功能,並且易於操作(EMI規則檢查和電源-GND諧振分析),以適應PCB的實際EMI控制。 透過與密蘇里科技大學等大學的合作,通過實際的生產經驗和EMI研究結果來提供EMIStream的主要功能

全球主要電子製造商都使用EMIStream相當程度上地減少設計/評估階段的時間和成本。 許多人選擇EMIStream的原因在於其用戶友善的界面,易於設置,快速的分析以及具有多個CAD佈局界面的無縫工作流程.EMIStream可以改善效率並且輕鬆地減少耗時的方法,並能以更高品質的產品快速推向市場。

主要功能:
EMIStream and EMC Expert Option
EMIStream讓對於EMI專業知識不多的工程師可以在PCB設計階段裡過濾可能的EMI問題,並按照EMIStream的建議進行修復。 透過電子產品開發經驗以及NEC實驗室經過和多家大學合作獲得的研究結果,設置有效的門檻值和參數。
EMC Expert Option 是EMIStream 的附加選項。 該選項可供專業人員使用,使您的EMC工程師或顧問可以自定義深入的門檻值和參數,以提供更準確的分析結果。
此外,它還使您可以將設置從EMC Expert Option轉換到EMIStream。 這樣可以更輕鬆地與其他工程師或外包設計部門共享您的EMC工程師的知識。


EMIStream Key Functions
EMI Design Rule Check
提供有關零件,走線和平面位置的建議。
EMIStream的15條規則檢查項目源於關於EMI抑制對策的大量知識,並已由NEC實驗室以及本地和海外大學研究人員進行了邏輯驗證。EMIStream能將最有價值知識用於實際的PCB設計
15 Rule Check Items
#Return Current Path Discontinuity Check
 Reference Change
 Return Current Path Discontinuity
 Traces Near Plane Edge
 SG Trace
 SG Via Spacing
#Power Plane Check
 Grounding Vias Along Plane Outline
 Decoupling Capacitor
 Digital/Analog Interference Check
 IC Ground Split Check
#Trace Check
 Trace Length
 Via Count
 Estimated Radiation
 Filter
 Differential Signal
 XTalk

EMI Ruler Check特色
Narrowing EMI check results down using AI
使用已學會EMC專家的設計審查知識的AI,將EMI檢查結果的範圍縮小到重大錯誤。
此功能使您可以縮短審核時間並抑制設計質量的變化。

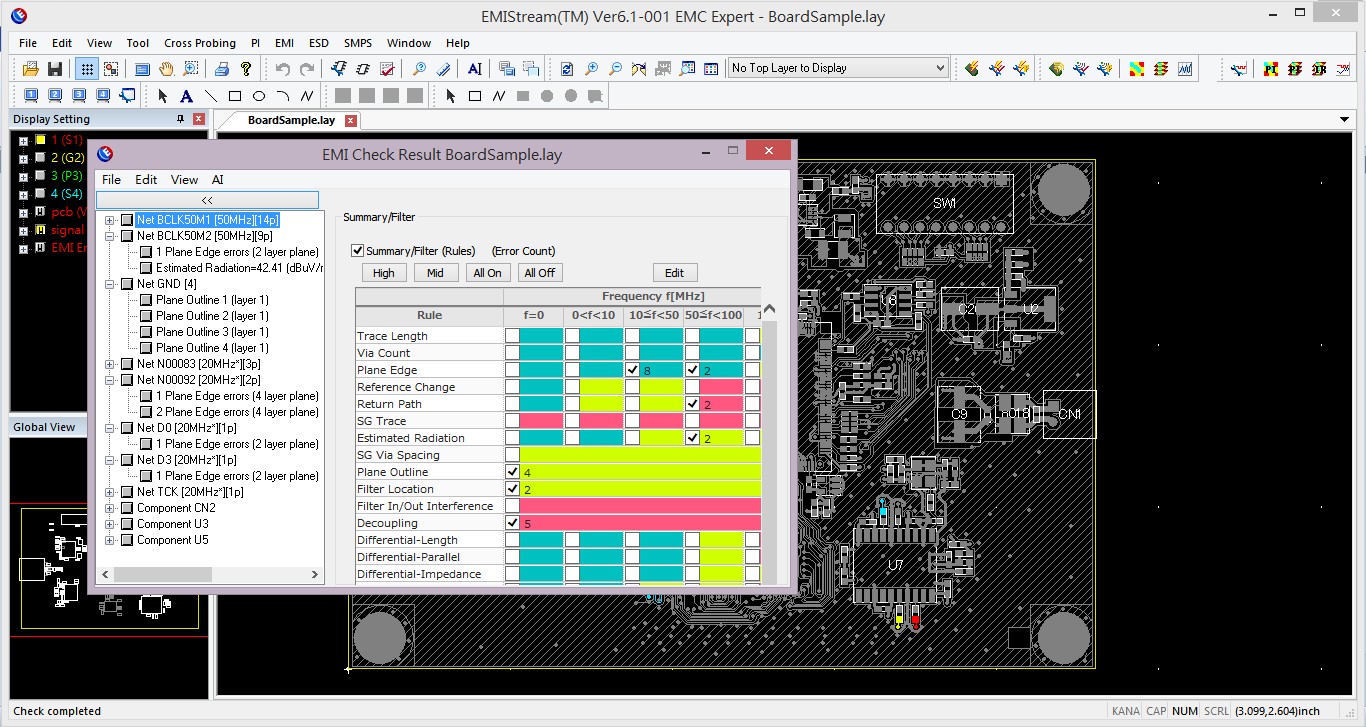

Error Filtering Function
過濾錯誤並磨練與設計相關的關鍵問題。通過“設計規則”列表,您可以查看自己選擇的某些規則,並縮小(Net)頻率範圍。 “錯誤點”列表按錯誤點數組織,這也為您提供了頻率範圍列。您可以自定義頻率和誤差點範圍。

EMI Check Report Function
以Excel格式導出EMI Check結果。它顯示錯誤,PCB上的位置以及有關解決問題的建議。與其他工程師或外包設計局共享結果時,
這非常有用。可以編輯評論並自定義報告以適合您的需求。
Estimated Radiation Value Graph Display
頻譜圖顯示了估計的輻射電磁場,使您可以一目了然地查看有問題的頻率範圍。使用專家選件,您可以為單個網絡設置IC上升時間和阻尼/端接電阻器值,並覆蓋參數中設置的全局值。通過為網絡輸入特定的參數,可以獲得更準確的結果。

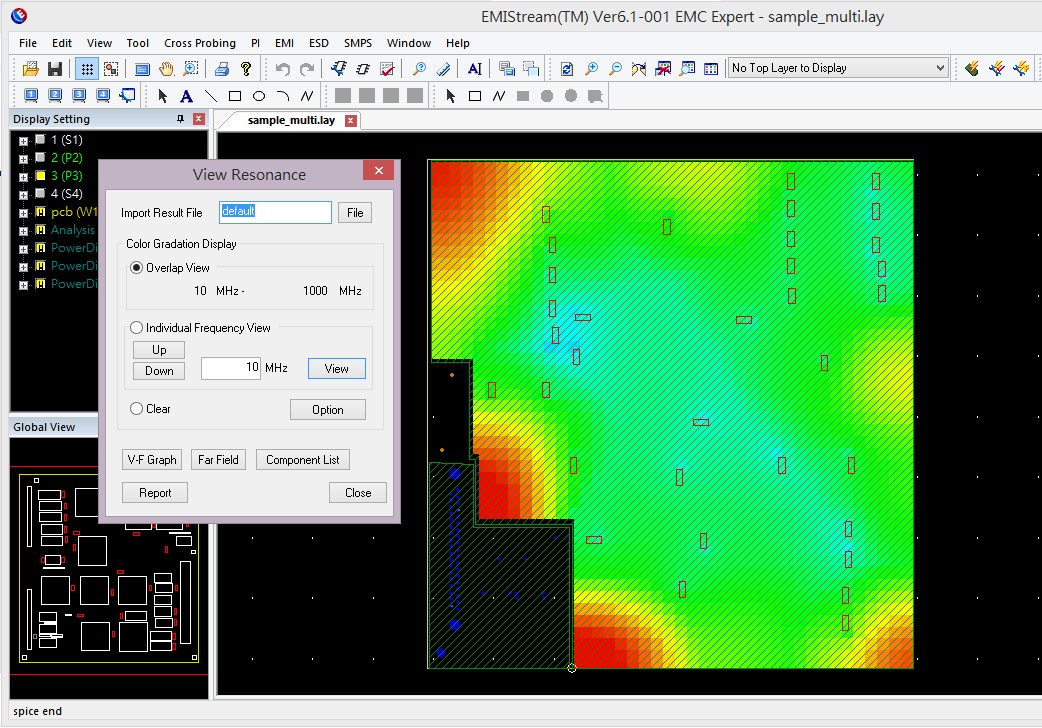

Power/ Ground Resonance Analysis
如果電源/地面之間發生共振,則EMI會增加。電源/Ground共振分析功能考慮了Plane形狀,電容器以及電源/接地平面之間的距離,以根據PEEC(部分等效電路)方法分析共振。

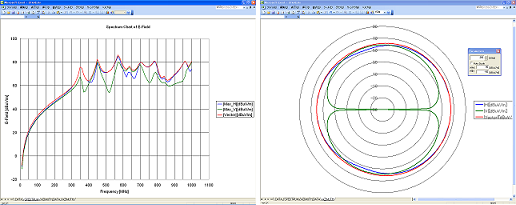

Far Field EMI Calculation
遠場EMI由平面邊緣電壓(一對接地和電源)計算得出。它顯示遠場水平/垂直頻率特性和方位圖。您可以調整計算環境,例如轉盤上PCB的位置,到天線的距離以及天線的高度。

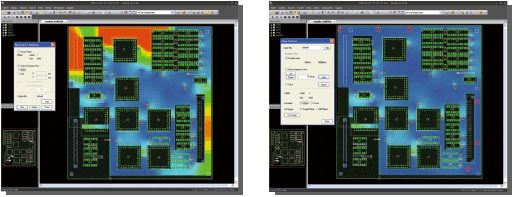

Multi-layer Resonance Analysis
您可以一次分析多個圖層。可以通過更改電容器的放置來減少諧振,現在EMIStream允許您考慮過孔的放置並根據需要更改/添加位置。

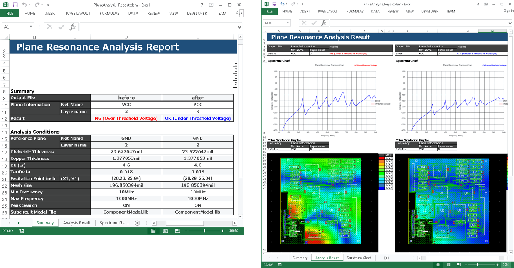

Resonance Analysis Report
共振分析結果(例如分析條件,頻譜圖和電壓分佈顏色灰度圖)以Excel格式集中報告。
可以匯總報告兩個或更多個分析結果,例如添加電容器之前/之後的結果或板上所有電源層的分析結果。這些報告可以保留為證據。
SMPS Design Rule Check(Option)
SMPS設計規則檢查是用於開關式電源電路的佈局設計規則檢查器。 SMPS他由佈局設計的九個設計規則組成,並且讓電流迴路可見,以便於直觀性地的檢查主要佈局點。
檢查結果的列表和電流迴路的信息均可輸出到EXCEL分頁表格可以作為設計證據或設計審查表。

EMI Rule Check for 2-Layer Boards(Option)
EMIStream 提供 2層板的檢查項目包含8個設計規則,這些項目已選定並專門用於2層PCB。 它指出了EMI問題的原因並提出了解決方案。

您可以增加ESD規則檢查和電源完整性分析(PIStream)作為EMIStream的選項。


ESD Rule Check(Option)
當帶電物體(包括人體)接觸到電子設備時,可能會發生放電。 這種現象稱為ESD(靜電放電),會導致電子設備不起作用甚至故障。
EMIStream ESD規則檢查功能將檢測PCB上ESD容忍度較低的區域,並提供解決方案的建議。

檢查規則和門檻值是架構於全球各處公司的實際案例,並通過NEC Lab的研究進行了驗證。

在設計的早期階段裡發現可能的ESD問題,從而減少了評估過程所花費的時間。
導入CAD佈局數據,完成簡單的設置,就可以運行ESD Rule Check。
隨即指出了引起ESD的因素,使您能夠立即採取措施預防問題。

10 Rule Check Items
ESD規則檢查功能包括信號走線,零件放置有效性和FG圖案檢查群的十個主要檢查規則組成的。

Signal Trace Check Group
Signal trace over the slit of the ground/power plane
如果信號走線跨過接地/電源平面的縫隙,則會在信號上產生ESD噪聲。 此檢查將檢測到此類結構性問題並顯示警告訊息

零件擺放有效性檢查群
Reset Line Protection
即使將噪聲抑制組件(例如電容器)添加到ESD敏感信號走線或電源上,如果未正確放置,它們也無法有效降低ESD噪聲。 此檢查指出組件的位置是否不理想,並顯示警告消息。

FG Pattern Check Group
FG Pattern
如果FG圖案寬度不足或不適當的灌孔位置穿過層面,則ESD噪訊會流入信號走線和電源/接地平面層。
此外,FG圖案與電源/接地層之間的距離將影響噪訊流。 此項檢查分析FG圖案的結構及其與電源/接地平面的距離,如果有任何的問題時就顯示警告訊息。

IC Model Generation GUI
您可以使用IC Model介面放置晶片和封裝的電容和電感。 這些值是影響電源完整性中頻諧振的重要觀點。 利用這功能您可以得到更準確結果以便於最佳化電容器的擺放,電容值、和數量。
